国产乱妇无乱码大黄aa片_无码人妻精品一区二区_色综合久久久久久久久五月_无遮挡粉嫩小泬久久久久久久_精品亚洲aⅴ在线观看

行路?重交通瀝青路面抗車轍劑

　　　兩江抗車轍劑可用于各種瀝青混凝土路面結(jié)構(gòu)形式中，適用于高等級(jí)公路、市政道路、機(jī)場(chǎng)跑道、重交通道路和超重交通道路等，特別適用于以下情況：

　?。?/span>1）道路交通量大、重載車多；

　　（2）較端高溫區(qū)域，瀝青混凝土高溫穩(wěn)定性明顯不足；

　　（3）瀝青混凝土面層設(shè)計(jì)厚度偏薄，整體結(jié)構(gòu)承載力不足；

　?。?/span>4）資源或地域性原因，集料往往就地取材，無(wú)法采用優(yōu)良集料和瀝青；

　　（5）建設(shè)資金有限，無(wú)法采用上中下面層三層改性或中上面層雙層改性來(lái)提高瀝青混凝土的路面整體強(qiáng)度。

　　一、產(chǎn)品介紹：

　　行路?重交通瀝青路面抗車轍劑是兩江公司經(jīng)過(guò)多年自主研發(fā)的復(fù)合高聚合物瀝青混凝土改性劑，可在瀝青混凝土拌和過(guò)程中直接投放，它通過(guò)集料表面增強(qiáng)、瀝青改性以及彈性恢復(fù)等多重作用大幅提高瀝青混凝土的強(qiáng)度、高溫穩(wěn)定性，并改進(jìn)瀝青混凝土的的水穩(wěn)定性、抗裂性，綜合而言對(duì)于瀝青混凝土耐久性有著顯著的提高。

　　在任何摻量下不改變?yōu)r青混凝土的級(jí)配，僅需對(duì)油石比進(jìn)行微調(diào)。

　　直接加入到拌和缸中，需延長(zhǎng)拌和時(shí)間5-10s，后續(xù)施工工藝不受影響。

　　二、技術(shù)分析

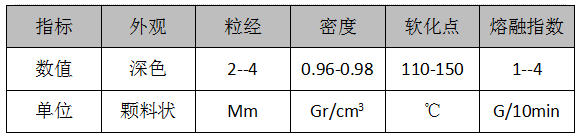

1、行路?重交通瀝青路面抗車轍劑性能指標(biāo)：

2、行路?重交通瀝青路面抗車轍劑的作用：

1）膠結(jié)作用

添加行路?重交通瀝青路面抗車轍劑瀝青混合料添加劑在濕拌和運(yùn)輸過(guò)程中，部分溶解或溶脹于瀝青中，形成膠結(jié)作用，從而達(dá)到提高軟化點(diǎn)溫度、增加粘度、降低熱敏性等瀝青改性的作用；

2）加筋作用

　　聚合物形成的微結(jié)晶區(qū)具有相當(dāng)?shù)膭哦龋诎韬瓦^(guò)程中部分拉絲成塑料纖維，在集料骨架內(nèi)搭橋交聯(lián)而形成纖維加筋作用；

3）嵌擠作用

　　添加行路?重交通瀝青路面抗車轍劑瀝青混合料添加劑在施工中臨時(shí)軟化，然后這些顆粒在碾壓過(guò)程中熱成型，相當(dāng)于具有高粘附性的單一粒徑細(xì)集料填充了集料骨架中的空隙，增加了瀝青混合料結(jié)構(gòu)的骨架作用，同時(shí)降低了成型路面的滲透性；

4）變形恢復(fù)作用

　　添加行路?重交通瀝青路面抗車轍劑瀝青混合料添加劑的彈性成分在較高溫度時(shí)具有使路面的變形部分彈性恢復(fù)的功能，因而降低了成型瀝青路面的恒久變形。

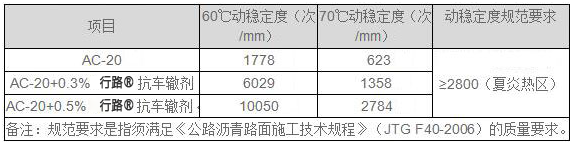

不同摻量下瀝青混合料車轍試驗(yàn)結(jié)果（70＃瀝青）

　　 通過(guò)以上表格可以看出，摻加行路?重交通瀝青路面抗車轍劑的瀝青混合料，抗車轍性能顯著提高。

　　三、應(yīng)用結(jié)構(gòu)層次

　 　根據(jù)具體工程條件，分析車轍主要產(chǎn)生的結(jié)構(gòu)層次，決定行路?重交通瀝青路面抗車轍劑的應(yīng)用層次。一般情況下應(yīng)用于上面層和中面層，特別情況下三層均可考慮使用行路?重交通瀝青路面抗車轍劑。

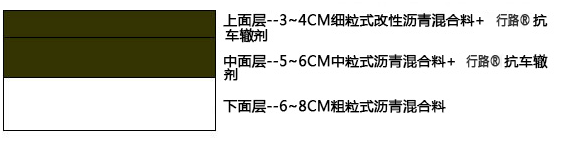

1）I型（性價(jià)比較高型）中、上面層同時(shí)使用行路?重交通瀝青路面抗車轍劑

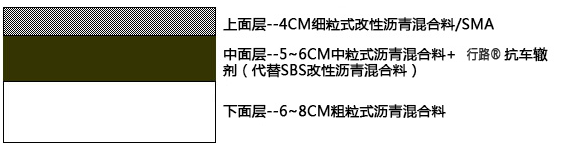

　　2）II型（性能較優(yōu)型）中面層使用行路?重交通瀝青路面抗車轍劑

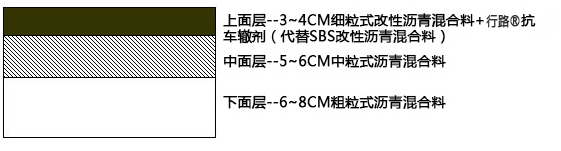

　　3）III型（經(jīng)濟(jì)型）上面層使用行路?重交通瀝青路面抗車轍劑

　　 應(yīng)用方式和摻量：行路?重交通瀝青路面抗車轍劑可以取代改性瀝青或纖維的功能單獨(dú)使用，也可以與改性瀝青、纖維共同使用。一般情況下行路?重交通瀝青路面抗車轍劑的摻量為瀝青混合料重量的0.3%~0.5%，對(duì)于特別區(qū)域可以增加到0.7%~0.9%。

　　四、行路?重交通瀝青路面抗車轍劑部分應(yīng)用實(shí)例
